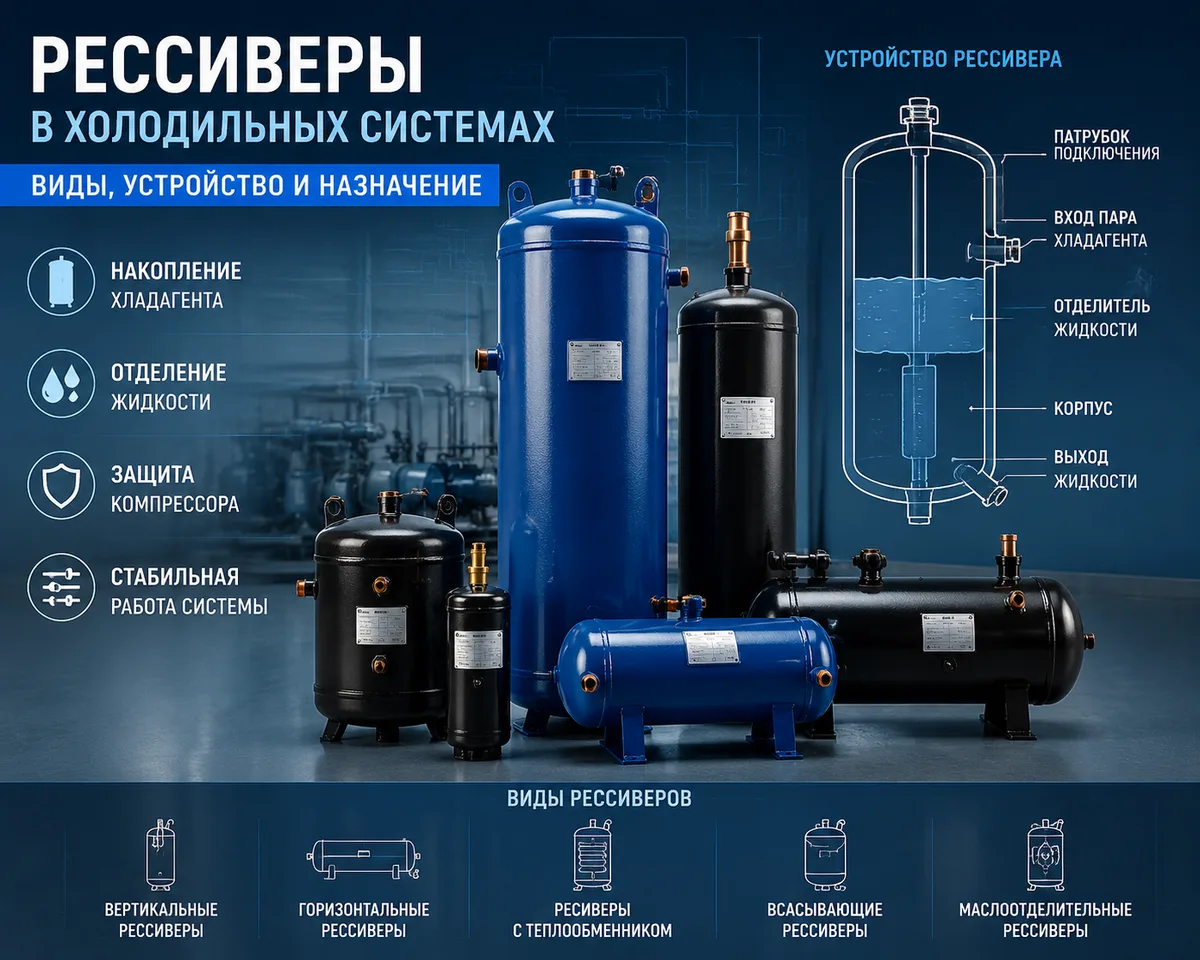

Ресиверы в холодильных системах: виды, устройство, подбор

Ресиверы в холодильных системах: виды, устройство, подбор

06.07.2026 | admin | Инженеру | 45

Полное инженерное руководство по ресиверам: классификация, устройство, расчет объема, монтаж и диагностика. Отличие линейного ресивера от дренажного и циркуляционного. Таблицы подбора для R-22, R-404A, R-410A.

📑 Содержание


📌 1. Что такое ресивер и его фундаментальные задачи

Ресивер (от англ. receiver — приемник) — это емкостной сосуд высокого или низкого давления, являющийся не просто «бочкой для фреона», а полноценным функциональным узлом холодильного контура. Его отсутствие или неправильный выбор делают стабильную работу системы невозможной.

Основные задачи ресивера:

Функция Пояснение
Прием и аккумуляция жидкого хладагента На стороне высокого давления собирает весь сконденсированный фреон
Создание оперативного запаса Компенсация переменных тепловых нагрузок и температурных расширений хладагента
Освобождение поверхности конденсатора Улучшение теплоотвода и снижение давления конденсации
Сепарация паровой фазы от жидкой Предотвращение попадания пара в ТРВ
Сбор циркуляционного масла В линейных ресиверах масло отстаивается и возвращается в систему
Временный слив хладагента Из испарителей при оттайке или ремонте (дренажные ресиверы)

⚠️ Гидравлический затвор

В технической литературе часто пишут, что ресивер создает «жидкостное уплотнение». Сам по себе сосуд, даже с нижним отбором жидкости, не гарантирует отсутствия пара в жидкостной линии. Настоящий гидрозатвор организуется одним из способов:

  • Специальной петлей трубопровода сразу после ресивера
  • В промышленных аппаратах — внутренней переливной трубкой (дип-трубкой) с дренажным отверстием в верхней части (для стравиливания пара при остановке)

Критическое дополнение для систем с большим перепадом высот: если испаритель расположен значительно ниже конденсатора, нижний отбор из ресивера не спасает от вскипания жидкости в вертикальном стояке из-за гидростатического давления. Правильное решение — сразу после ресивера монтируется гидравлический затвор в виде перевернутой U-образной петли, поднимающейся выше верхней точки конденсатора. Именно эта петля гарантирует, что на входе в ТРВ пойдет чистая жидкость.

🏷️ 2. Классификация по месту в схеме

2.1. Линейный ресивер (высокого давления)

Параметр Описание
Место установки Сторона высокого давления, после конденсатора, перед ТРВ
Рабочая среда Жидкий хладагент под давлением конденсации

Назначение:

  • Прием всей массы жидкого хладагента, выходящего из конденсатора
  • Обеспечение непрерывного столба жидкости перед ТРВ
  • Компенсация изменения объема хладагента при колебаниях нагрузки
  • Отстаивание масла, которое собирается в нижней части корпуса

Конструктивные особенности:

Элемент Особенность
Исполнение Вертикальное (лучше сепарирует пар) или горизонтальное (удобнее для компоновки, лучше отстаивает масло)
Входной патрубок Оснащен рассекателем для гашения скорости потока
Выходной патрубок Расположен в нижней части с дип-трубкой до днища
Смотровое стекло Для визуального контроля уровня
Предохранительный клапан Защита от превышения давления

Важный нюанс по горизонтальным ресиверам и отбору масла: в горизонтальном исполнении масло собирается по всей длине нижней образующей. Если выходной патрубок расположен строго по центру торца, масло будет забираться вместе с фреоном и уходить в испаритель. Правильные решения:

  • Выходной патрубок должен быть смещен вверх от оси на 10–15 мм
  • Либо внутри должна стоять трубка, забирающая жидкость выше слоя масла
  • Для возврата масла предусматривают отдельный нижний патрубок с дросселем, забор масла из средней зоны нижнего сегмента (на 10–15 мм выше днища)

2.2. Дренажный ресивер (низкого давления)

Параметр Описание
Место установки Сторона низкого давления, в дренажной линии испарительной системы
Рабочая среда Жидкий хладагент при температуре кипения

Назначение:

  • Прием жидкого хладагента при оттаивании горячими парами
  • Временное хранение при ремонте испарителей

Особенности:

  • Обязательная толстая теплоизоляция
  • Оснащен поплавковым или электромагнитным клапаном для возврата жидкости
  • Объем должен быть равен объему жидкости в самом большом испарителе плюс 20% запаса

2.3. Циркуляционный ресивер (низкого давления)

Параметр Описание
Место установки Насосные циркуляционные схемы с «затопленным» испарителем
Рабочая среда Смесь жидкости и пара при температуре кипения

Особенности: оснащается пароотделителем и поплавковым регулятором уровня. Переполнение ведет к гидроудару компрессора, недолив — к кавитации насоса.

🔧 3. Ресивер-осушитель (комбинированный)

В автомобильных кондиционерах и малых стационарных установках ресивер и фильтр-осушитель объединяются в одном корпусе. Внутри находится сменный картридж с цеолитом и фильтрующей сеткой.

Важное ограничение: в современных промышленных и коммерческих системах на высокодавленных фреонах R-410A и R-32 использование комбинированного ресивера-осушителя не рекомендуется ведущими производителями (Daikin, Mitsubishi, Emerson). Причина: высокое рабочее давление (до 40–45 бар) разрушает гранулы цеолита, превращая их в пыль, которая забивает капиллярные трубки и сетки ТРВ. В таких системах ресивер и фильтр-осушитель устанавливаются раздельно.

📊 4. Отличие ресивера от фильтра-осушителя

Элемент Назначение Конструкция Где применяется
Ресивер Сбор, хранение и отстой жидкого хладагента Стальной сосуд с патрубками и предохранительным клапаном Все промышленные системы
Фильтр-осушитель Удаление влаги (до 10–15 ppm) и механических частиц Сменный патрон с цеолитом и сетками Отдельный узел на жидкостной линии
Ресивер-осушитель Совмещение обеих функций Единый корпус со сменным картриджем Автокондиционеры, малые герметичные системы

⚙️ 5. Устройство промышленного линейного ресивера

5.1. Корпус

Цилиндрический сосуд из толстостенной стали, рассчитанный на рабочее давление с коэффициентом запаса прочности не менее 3. Использование случайных баллонов в качестве ресиверов строго запрещено.

5.2. Патрубки и внутренние устройства

Элемент Назначение
Входной патрубок С рассекателем для гашения скорости
Выходной патрубок С дип-трубкой до днища для отбора из самой холодной зоны
Уравнительный патрубок Для стекания жидкости при остановке
Встроенный змеевиковый теплообменник (опция) Для подогрева жидкости перед ТРВ (при перепаде высот > 20 м)

5.3. Арматура и КИП

Элемент Характеристика
Предохранительный клапан Настройка 1,1–1,2 от рабочего давления
Смотровое стекло Простое или поплавковое
Запорные вентили На входе и выходе
Датчик уровня Электронный или емкостной для автоматической дозаправки

Важно: манометр подключается ТОЛЬКО к газовой (паровой) подушке через верхний штуцер, НЕ к жидкостной линии. Врезать манометр непосредственно в корпус ресивера со стороны жидкости запрещено — импульсная трубка заполнится жидкостью, и манометр будет показывать завышенное давление или выйдет из строя.

📐 6. Подбор ресивера: от теории к практике

6.1. Критерии выбора

Критерий Пояснение
Тип системы Линейный, дренажный, циркуляционный
Хладагент Определяет рабочее давление (для R-410A — не менее 45 бар)
Холодопроизводительность В кВт
Температурный режим Высоко-, средне- или низкотемпературный
Длина и конфигурация трасс Критично для расчета массы заправки
Условия монтажа Вертикальный или горизонтальный тип
Наличие маслоотделителя Если нет — объем ресивера увеличивают на 15–20%

6.2. Расчет объема — первое приближение

Таблица для стандартных систем с длиной трасс до 15 метров:

Холодопроизводительность, кВт Объем, л (R-22) Объем, л (R-404A / R-410A)
До 52–42–3
5–155–104–8
15–3010–188–15
30–6018–3515–25
60–10035–6025–45
100–20060–12045–90

6.3. Золотое правило проектировщика

Объем линейного ресивера должен быть не менее 30–50% от полной массы заправки всей системы (испаритель + конденсатор + трубопроводы).

Почему это критично: при остановке компрессора (выключение, оттайка, авария) весь жидкий хладагент мигрирует в ресивер — самое холодное место контура. Если ресивер мал, давление на стоянке поднимается до предела, и предохранительный клапан стравливает фреон в атмосферу.

6.4. Проверка запаса на стоянке

  1. Рассчитайте массу заправки Mзапр
  2. Плотность жидкого хладагента при температуре окружающей среды — ρжид

Минимальный объем ресивера:

Vмин = Mзапр / (0.8 × ρжид)

Если ваш ресивер меньше этого значения — он категорически мал.

Жесткий критерий для низкотемпературных систем (-25°С и ниже): объем ресивера должен быть достаточным, чтобы при полной остановке и миграции хладагента уровень жидкости не поднялся выше 80% геометрического объема корпуса. Верхние 20% — это паровая подушка. Если заполнить ресивер полностью, при пуске компрессора жидкий фреон пойдет напрямую во всас, вызывая гидроудар.

6.5. Проверка на минимальный уровень

В рабочем режиме жидкий фреон в ресивере должен закрывать выходной патрубок минимум на 100–150 мм по высоте.

6.6. Поправочные коэффициенты на длину трассы

Длина жидкостной линии Коэффициент увеличения объема Причина
15–30 м×1.2Увеличение массы фреона в трубах
30–50 м×1.4Значительная масса + рост гидравлического сопротивления
> 50 мИндивидуальный расчет + жидкостный теплообменникБез переохлаждения фреон вскипает в стояке

6.7. Расчет объема циркуляционного ресивера

Для насосных систем объем рассчитывается исходя из 2–3-кратной циркуляционной кратности и запаса жидкости.

Тип системы Удельный объем, л/кВт
Низкотемпературные (-25…-40°C)0,5–1,5
Среднетемпературные (-5…-15°C)0,3–0,8

🔩 7. Монтаж и обслуживание

7.1. Монтаж

Правило Пояснение
Вертикальные модели — строго по отвесу Перекос нарушает сепарацию
Горизонтальные — с уклоном 1–2° В сторону выходного патрубка для лучшего отвода масла
Входной патрубок выше выходного Обеспечивает естественную циркуляцию
Запорные вентили до и после Для обслуживания без опорожнения всей системы
Предохранительный клапан Ориентировать в безопасную зону
Использовать только сертифицированные сосуды Запас прочности 3, а не 1,5 как у баллонов

7.2. Регламент обслуживания

Периодичность Работы
Ежемесячно Визуальный контроль уровня через смотровое стекло
Ежеквартально Проверка герметичности соединений (мыльная эмульсия или течеискатель)
Ежегодно Наружный осмотр на коррозию, особенно сварных швов. Для аммиака — толщинометрия стенок
По регламенту Ростехнадзора Наружный осмотр — 2 года, гидроиспытание — 8 лет (для R-744 — 4 года)
При появлении зеленого налета Экстренная замена масла, фильтра-осушителя и промывка системы

7.3. Диагностика по состоянию ресивера

Признак Вероятная причина Действия
Пузыри в смотровом стекле при стабильной работе Нехватка хладагента Дозаправка, поиск утечки
Стекло полностью заполнено, на выходе из конденсатора жарко Перезаправка системы Откачка части хладагента
Корпус линейного ресивера холодный, в инее Жидкость кипит внутри (забит конденсатор, недостаточный обдув) Очистка конденсатора, проверка вентиляторов
Корпус ресивера горячий (>60°С) Масло осело; высокое давление нагнетания Проверить маслоотделитель, измерить перегрев
Вибрация на выходе из ресивера Вскипание из-за недостаточного подпора Дозаправить или установить жидкостный теплообменник
Следы коррозии на сварных швах Истончение стенки, риск разгерметизации Замена ресивера, контроль толщины стенки

Специфическая диагностика при длительной остановке: если компрессор выключен, а давление в системе через 2–3 часа падает, при этом ресивер становится теплым, а внешних утечек нет — это означает выкипание хладагента внутри ресивера из-за внешнего теплопритока. Решение: либо дозаправить систему, либо усилить теплоизоляцию ресивера.

7.4. Акустическая диагностика

Звук Диагноз Действие
«Бульканье» при работающем компрессоре Кипение жидкости из-за низкого давления в ресивере Проверить перепад температур до и после фильтра-осушителя
Металлический «щелчок» каждые 5–10 минут Срабатывание внутреннего обратного клапана из-за пульсаций давления Установить демпфер пульсаций на выходе из компрессора
Глухой удар при пуске Гидроудар из-за переполненного ресивера Немедленный стоп! Слить избыток фреона

❄️ 8. Специфика для R-744 (CO₂)

В транскритическом режиме (выше 31°C) жидкого хладагента в ресивере нет в классическом понимании. Функция ресивера — роль газового аккумулятора и буферной емкости для регулирования давления в системе (технология «ресивер как регулятор давления»). Уровень жидкости измеряется не для проверки заправки, а для защиты от переполнения — плотность жидкости и газа там почти равна. Периодичность гидроиспытаний — 4 года (из-за сверхвысокого давления).

🚨 9. Аварийный режим: переполнение ресивера

Причины переполнения: неисправность поплавкового регулятора уровня (в системах с насосной подачей) или неправильная заправка.

Последствия: жидкий фреон заполняет всю паровую подушку. При пуске компрессора давление в ресивере падает, жидкость вскипает прямо в корпусе, давление резко скачет, срабатывает предохранительный клапан, выбрасывая тонны фреона за 5–10 минут.

Защита: обязательная установка датчика верхнего уровня (аварийного) с отключением компрессора, независимого от рабочего регулятора.

📌 10. Резюме: 5 главных правил для инженера

Правило Пояснение
Не используйте таблицы по холодопроизводительности как истину Пересчитывайте объем под фактическую заправку. Проверяйте запас 20% паровой подушки на стоянке
Линейный ресивер должен быть теплым в работе Иней на нем — аварийный признак, а не норма
В системах на R-410A и R-32 Только раздельные ресивер и фильтр-осушитель. Комбинированные опасны разрушением цеолита
Первый пуск Сначала заправьте 60–70% расчетной массы, запустите, только потом дозаправляйте по смотровому стеклу
Безопасность Каждый ресивер должен проходить плановое освидетельствование. Коррозия швов — №1 причина аварий
